iHyttaBatterikabel ES08 M8 ringterminal 2x25mm², 50cm

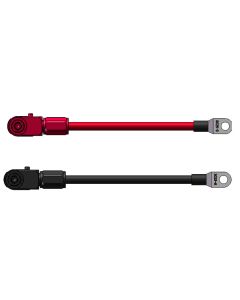

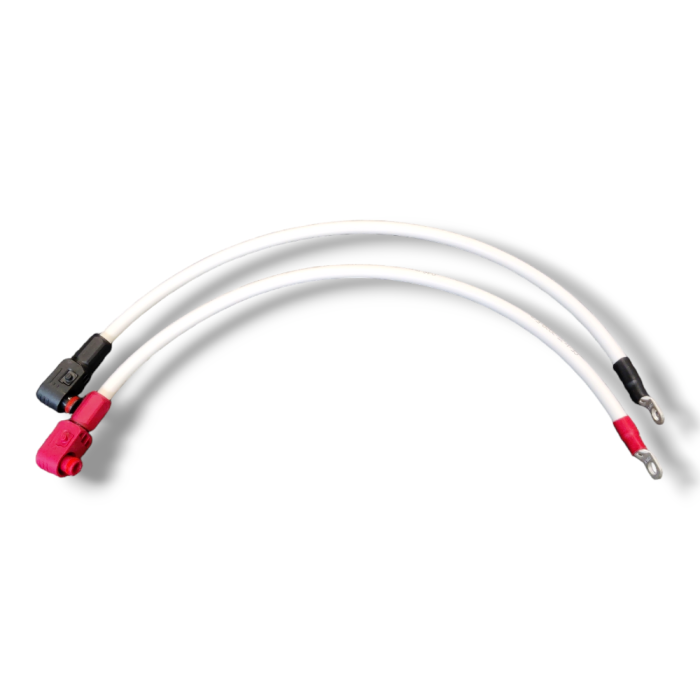

Kabelsett med rød og sort kabel. Ferdig terminert med ES08 plugger i ene enden og M8 ringterminaler i andre enden.
- Tverrsnitt (mm²): 25 mm²
- Farge: Hvit
Batterikabelsett ES08 til M8 Ringterminal 2x25 mm² 0,5 Meter – Kraftig DC-Kabelsett for Inverter og Batterimoduler
Sikker, tapsfri og ryddig strømoverføring mellom moderne litiumbatterier og kraftelektronikk forutsetter kabler med solid ledertverrsnitt og profesjonelle termineringer. Dette ferdigterminerte batterikabelsettet består av to kraftige kabler på cirka 0,5 meter (50 centimeter), levert som et par med én rød plusskabel og én sort minuskabel. Med et sjenerøst ledertverrsnitt på 25 mm² per kabel, standardiserte ES08-hurtigplugger i den ene enden og solide M8 ringkabelsko i den andre, er dette kabelsettet skreddersydd for krevende 12V, 24V og 48V likestrømsinstallasjoner. Enten du skal koble en modulær litiumbatteripakke med ES08-porter direkte til en kraftig vekselretter, en hovedsikringsholder eller en felles samleskinne på hytta, i bobilen eller i en båt, gir dette fabrikkpressede kabelsettet en rask, sikker og kompromissløs forbindelse.
Hva er ES08-grensesnittet og hvorfor bruke det
ES08-kontakten er en moderne industristandard for hurtigtilkobling av likestrøm som har blitt svært utbredt på nyere generasjoner av litiumbatterimoduler, solcelleladere og hybride vekselrettere. I motsetning til tradisjonelle skruterminaler, som krever verktøy og ofte er vanskelige å komme til bak trange kabinetter, tilbyr ES08 en ren plug-and-play-opplevelse.
Hurtigpluggen har en formstøpt, berøringsbeskyttet utforming som eliminerer faren for utilsiktet kontakt med spenningsførende deler under montasje og vedlikehold. Kontakten er mekanisk kodet slik at den kun kan settes inn i apparatets terminal i riktig retning, noe som forhindrer feilrettet polaritet. Når pluggen føres inn i sokkelen, smekker den i inngrep med et distinkt klikk fra den integrerte låsemekanismen. Dette gir en urokkelig og vibrasjonssikker forankring som tåler de mekaniske rystelsene som oppstår i kjøretøy og båter, samtidig som modulen raskt kan kobles fra ved behov for service eller omorganisering.
Kraftig 25 mm² tverrsnitt for høyere strømmer og minimalt spenningstap
I lavvolts likestrømsanlegg med 12V, 24V eller 48V spenning er strømstyrken i ampere svært høy når kraftelektronikk belastes tungt. Mange enkle ferdigkabler leveres kun med 10 mm² eller 16 mm² tverrsnitt, noe som kan bli en begrensende flaskehals dersom du kobler til en vekselretter på mellom 1500 og 3000 watt.
Dette kabelsettet er oppgradert med et kraftig ledertverrsnitt på 25 mm² i ren elektrolytisk kobber. Det store tverrsnittet gir en betydelig høyere strømføringsevne og minimerer den indre linjemotstanden. Over den korte lengden på femti centimeter er spenningsfallet tilnærmet lik null, selv ved kontinuerlige strømmer på over hundre ampere. Dette forhindrer uønsket varmeutvikling i lederne og sikrer at vekselretteren mottar full og stabil batterispenning under tunge lastvekslinger, slik at apparatene ikke kobler ut på falsk underspenning.
Fabrikkpressede M8 ringterminaler for universell bolttilkobling
Den motsatte enden av kabelsettet er utstyrt med kraftige, fortinnede rørkabelsko med en hullåpning på 8,5 millimeter (M8).
Å presse grove 25 mm² kabelsko manuelt krever tunge hydrauliske eller mekaniske presstenger for å oppnå en godkjent forbindelse. Feilpressede kabelsko kan føre til løse kordeler, overgangsmotstand og brannfarlig varmgang. Dette settet er presset under høyt industritrykk for å etablere en permanent, gasstett kaldsveis mellom kobbertrådene og terminalen.
M8-dimensjonen gir direkte kompatibilitet med standardiserte boltfester i elektriske anlegg: innvendige terminaler på batterier, gjengebolter på Mega- og ANL-sikringsholdere, samleskinner (busbars) og DC-skruterminaler på vekselrettere og ladere. Overgangen mellom kabelkappen og kabelskoen er forseglet med en kraftig krympestrømpe med innvendig smeltelim, som hindrer luft, fuktighet og batterigasser i å oksidere kobberet over tid.
Kompakt 50 cm lengde for rene og ryddige installasjonsvegger
I et teknisk skap, en batterikasse eller under en sittebenk i en bobil monteres vekselretteren, sikringsholderen eller samleskinnen som regel like ved siden av batteribanken.
En lengde på 0,5 meter (50 centimeter) gir en ideell balanse mellom nødvendig fleksibilitet og ryddighet. Du har tilstrekkelig med kabel til å etablere en naturlig og spenningsfri bøy mellom batteriets ES08-uttak og den tilstøtende M8-bolten, uten at kabelen står i spenn. Samtidig slipper du store, skjemmende kabelkveiler som tar opp plass, fanger støv og samler varme. Den korte ledningsveien bidrar direkte til å optimalisere anleggets totale virkningsgrad.
Tydelig fargekoding forhindrer kostbare polaritetsfeil
Kortslutning eller forveksling av polaritet i et kraftig batterianlegg kan føre til eksplosjonsartede lysbuer, utløste hovedsikringer og permanente skader på kraftelektronikkens interne kretskort.
Settet leveres med to separate kabler med helfarget ytterkappe i henhold til internasjonale standarder: én rød kabel for positiv forbindelse (pluss) og én sort kabel for negativ forbindelse (minus). Denne tydelige fargekodingen gir montøren umiddelbar visuell kontroll under arbeidet, og eliminerer risikoen for at pluss og minus forveksles på trange steder med dårlig belysning.
Fintrådet kobberkjerne gir suveren fleksibilitet
Stive installasjonskabler med få og grove tråder kan være nesten umulige å bøye på en lengde på bare en halv meter, og kan overføre skadelige vridningskrefter til apparatets kontakter.
Dette kabelsettet er bygget opp av hundrevis av fine, glødede kobberkordeler. Den mangetrådede oppbygningen gjør kablene usedvanlig myke og smidige. De lar seg forme uanstrengt i trange rom uten å legge mekanisk press på ES08-kontaktene eller M8-terminalene. I båter og bobiler fungerer kabelens fleksibilitet som en naturlig støtdemper som absorberer vibrasjoner fra motorer og ujevnt underlag, noe som forhindrer mekaniske tretthetsbrudd over tid.
Allsidige bruksområder fra energilagring til hytte og bobil
Kombinasjonen av ES08-hurtigkobling, 25 mm² tverrsnitt og M8-terminering gjør settet anvendelig i mange sammenhenger:
- Solcelleanlegg og hyttekraft: Forbindelse fra modulære litiumbatterier med ES08-terminaler frem til en veggmontert vekselretter, hovedsikringsholder eller samleskinne.
- Bobil og vanlife: Sikker tilkobling av kompakte litiumbatterimoduler til bilens sentrale DC-fordelingsanlegg under setekasser eller i lasterom.
- Fritidsbåt og seilbåt: Vibrasjonssikker kabling mellom batterikasse og tekniske kurser under dekk der berøringssikre kontakter gir ekstra trygghet.
- Stasjonære energilagre og UPS: Pålitelig batteritilkobling for modulære reservestrømssystemer til telekom og nødstrøm.
Råd for sikker installasjon, sikring og montasje
Før tilkoblingen starter, må anlegget være gjort spenningsløst ved at batteriet og tilkoblet utstyr er slått av på sine respektive brytere.
Start med å montere M8 ringkabelskoene til det eksterne utstyret, for eksempel en hovedsikringsholder eller samleskinne. Påse at kontaktflatene er rene, og stram M8-boltene med et fast, tilpasset moment uten underlagsskiver mellom kontaktflatene. Før deretter ES08-pluggene bestemt inn i batteriets tilhørende porter til du hører et tydelig klikk som bekrefter at låsen har gått i inngrep.
Det anbefales alltid å montere en passende hovedsikring (for eksempel en Mega-fuse) på den røde plusskabelen så nær batteriets plusspol som mulig for å beskytte kabelen og installasjonen mot kortslutning.
Tekniske spesifikasjoner
- Produkttype: Batterikabelsett for likestrøm (DC)
- Konfigurasjon: Par bestående av 1 rød kabel (positiv pol) og 1 sort kabel (negativ pol)
- Ledertverrsnitt: 1x25 mm² per kabel
- Kabellengde: Cirka 0,5 meter (50 cm)
- Tilkobling ende 1: ES08 hurtigkoblingsplugger med integrert klikklås
- Tilkobling ende 2: Fabrikkpressede 8,5 mm ringkabelsko tilpasset M8 bolter
- Maksimal driftsspenning: 48V DC
- Ledermateriale: Fintrådet glødet elektrolytisk kobber for høy bøyelighet
- Kabelskomateriale: Fortinnet elektrolytisk kobber med limforseglet krympestrømpe
- Kappemateriale: Fleksibel, flammehemmende og kjemikaliebestandig PVC
- Bruksområde: Tilkobling mellom batterier med ES08-porter og vekselrettere, ladere, samleskinner og sikringsholdere i hytte, bobil, båt og solcelleanlegg
| SKU | 1125491 |
|---|---|
| Lengde (m) | 0,5 |
| Lengde | 50 |
| Tilgjengelighet | 48 timer |
| Varehus | Vårt lager |
