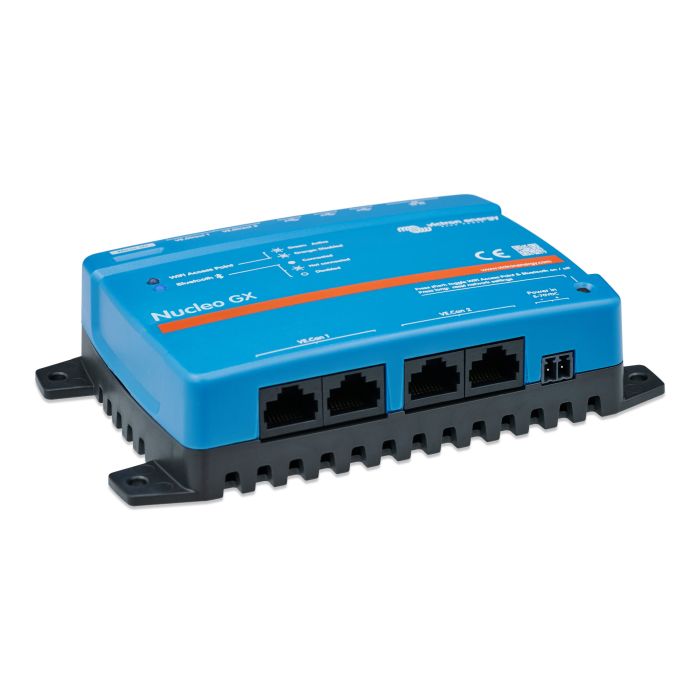

Victron EnergyVictron Nucleo GX

Victron Nucleo GX er en kompakt og kraftig kommunikasjonsenhet som samler overvåking, styring og konfigurering av et Victron-system på ett sted. Enheten passer spesielt godt i VE.Can-baserte installasjoner, blant annet Victron RS-systemer, og gir tilgang til systemet både lokalt og via Victron Remote Management (VRM).

Full oversikt over energisystemet

Nucleo GX gir sanntidsoversikt over blant annet batteriets ladestatus, strømforbruk og energiproduksjon fra solcellepaneler, aggregat eller strømnett. Via VRM kan du følge utviklingen over tid, motta varsler, kontrollere systemet og utføre diagnostikk uten å være fysisk til stede ved installasjonen.

Avhengig av hvilke komponenter som er koblet til, kan du også justere sentrale systeminnstillinger og styre automatisk start og stopp av aggregat.

Rask og responsiv GX-plattform

Den innebygde firekjerners prosessoren gir rask behandling av systemdata og responsiv styring, også i installasjoner med mange tilkoblede enheter. Nucleo GX støtter opptil 25 VE.Direct-enheter totalt via de integrerte VE.Direct-portene og USB, i tillegg til kompatible enheter som kobles til via VE.Can.

Enheten har to VE.Can-porter, hvorav den ene er galvanisk isolert, samt to permanent isolerte VE.Direct-porter. Tre USB-A-porter gjør det mulig å utvide systemet med kompatibelt Victron-tilbehør.

Fjernstyring med Victron VRM

Med Remote Console i Victron VRM kan du overvåke, konfigurere og styre systemet via internett, omtrent som om du befant deg foran anlegget. Remote Console kan også åpnes lokalt via Ethernet, WiFi eller en nettleser på samme nettverk.

Nucleo GX har ikke HDMI-utgang. Ved behov for en lokal skjerm kan Android GX WiFi Display benyttes. Systemet kan også åpnes via VictronConnect eller en vanlig nettleser.

Ethernet, WiFi og Bluetooth

Enheten har både Ethernet, innebygd WiFi og Bluetooth Smart. Bluetooth benyttes hovedsakelig til førstegangsoppsett og konfigurering av nettverk gjennom VictronConnect-appen.

Bluetooth-forbindelsen kan ikke brukes til å koble Nucleo GX direkte til andre Victron-produkter, som for eksempel en SmartSolar-laderegulator. Slike produkter må kobles til gjennom enhetens kommunikasjonsporter eller egnet grensesnitt.

Kan utvides med USB-tilbehør

Funksjoner som VE.Bus-kommunikasjon, releutganger og analoge innganger kan legges til ved hjelp av kompatibelt USB-tilbehør. Aktuelt tilbehør inkluderer blant annet MK3-USB for tilkobling av VE.Bus-produkter, GX IO-Extender 150 og GX Tank 140.

Nucleo GX har tre USB-A-porter med en samlet maksimal strømforsyning på 1,5 A ved 5 V.

Enkel montering og konfigurering

Det kompakte kabinettet kan monteres direkte på vegg. Ved montering i sikringsskap eller teknisk skap kan enheten festes på en standard 35 mm DIN-skinne ved hjelp av en DIN35-adapter, som er tilgjengelig som tilleggsutstyr.

Den brede driftsspenningen på 8–70 V DC gjør Nucleo GX egnet for en rekke batteri- og energisystemer. Enheten har også egen knapp for tilbakestilling av nettverksinnstillingene, statuslys for Bluetooth og WiFi samt innebygd summer.

Tekniske data

• Modell: Victron Nucleo GX
• Produkttype: Kommunikasjons-, overvåkings- og styringsenhet
• Forsyningsspenning: 8–70 V DC
• Prosessor: Firekjerners prosessor
• VE.Direct-porter: 2 stk., permanent galvanisk isolert
• Maksimalt antall VE.Direct-enheter: 25 totalt via VE.Direct og USB
• VE.Can 1: Ja, galvanisk isolert
• VE.Can 2: Ja, ikke galvanisk isolert
• Ethernet: Ja
• WiFi: Ja
• Bluetooth Smart: Ja, for oppsett og nettverkskonfigurering
• USB-porter: 3 stk. USB-A
• Maksimal samlet USB-belastning: 1,5 A ved 5 V
• Minnekortspor: MicroSD, SDHC opptil 32 GB
• Tilgang til Remote Console: VRM, LAN, WiFi, VictronConnect, nettleser og Android GX WiFi Display
• HDMI-utgang: Nei
• Montering: Vegg eller 35 mm DIN-skinne med adapter
• DIN-skinneadapter: Tilleggsutstyr
• Nettverksreset: Egen knapp
• Statuslys: 2 stk. for Bluetooth og WiFi-tilgangspunkt
• Summer: Ja
• Driftstemperatur: -20 til +50 °C
• Kapslingsgrad: IP20
• Mål uten kontakter og monteringsutstyr: 78 x 154 x 48 mm
• Sikkerhetsstandard: IEC 62368-1
• EMC-standarder: EN 301489-1 og EN 301489-17
• Standard for kjøretøy: ECE R10-6
