12V–48V Innfelt Stikkontakt med Plugg – Polaritetssikker DC-Kontakt for Hytte, Båt og Bobil

Sikker, standardisert og brukervennlig strømfordeling er selve kjernen i et velfungerende likestrømsanlegg (DC). Denne innfelte stikkontakten for 12V til 48V DC er en klassisk og velprøvd spesialkontakt utviklet spesifikt for lavspenningsinstallasjoner i hytter med solcelleanlegg, fritidsbåter, bobiler og campingvogner. Kontakten leveres komplett med tilhørende plugg, og benytter et mekanisk polaritetssikret system med én tykk og én tynn pluggstift. Dette gjør det umulig å feilkoble tilkoblede apparater. Enten du skal etablere faste strømuttak for 12V-belysning, koble til en 12V-TV på hytteveggen, eller forsyne vifter og pumper i et mobilt opplegg, gir denne innfellingskontakten en ryddig, sikker og varig løsning.

Mekanisk polaritetssikring forhindrer kostbare feilkoblinger

I tradisjonelle 230V vekselstrømsanlegg (AC) har det ingen betydning hvilken vei et vanlig støpsel settes inn i stikkontakten, fordi vekselstrøm skifter retning hele tiden. I et likestrømsanlegg (DC) med 12V, 24V eller 48V er situasjonen en helt annen: Her er korrekt polaritet med pluss og minus avgjørende for at tilkoblet elektronikk ikke skal ta skade.

Dersom et likestrømsapparat som en LED-lampe, en TV eller en lader utsettes for omvendt polaritet, kan det oppstå umiddelbar svikt i kretskort, brente sikringer eller permanente skader på apparatet.

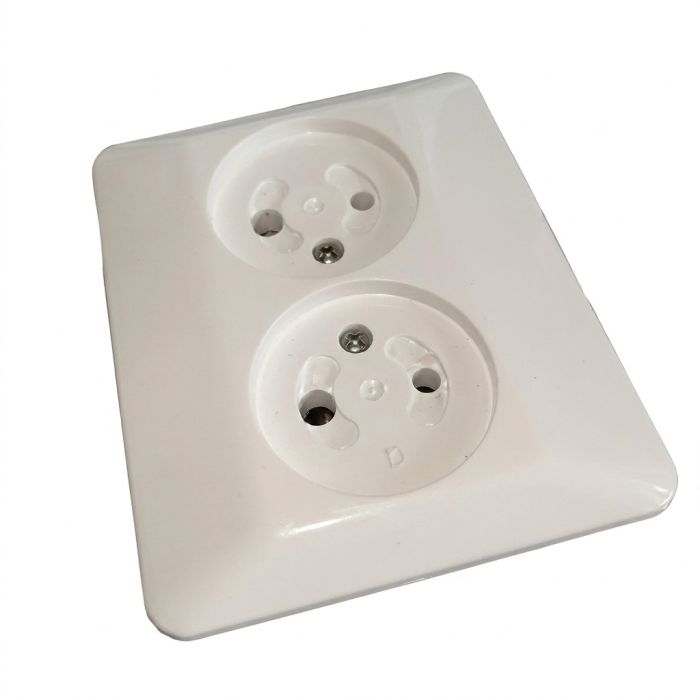

Denne innfellingsstikkontakten eliminerer denne faren gjennom en fysisk, mekanisk koding. Kontakten og den medfølgende pluggen er utformet med to ulike stiftdiametere: én tykk stift (typisk minus / negativ pol) og én tynn stift (typisk pluss / positiv pol). Kontaktbrønnen har tilsvarende asymmetriske åpninger. Dette gjør det fysisk umulig å sette pluggen inn feil vei. Tilkoblingen er hundre prosent polaritetssikker hver eneste gang, selv i stummende mørke.

Skreddersydd for lavspenning fra 12V opp til 48V DC

Mange begår den alvorlige feilen å benytte vanlige 230V stikkontakter i et 12V-anlegg på hytta. Dette medfører stor forvekslingsfare, og dersom noen ved en feil plugger et 12V-apparat inn i en 230V-kontakt, eller omvendt, vil det føre til brannfare og utstyrshavari.

Denne spesialkontakten gir en tydelig og entydig standard for lavspent likestrøm. Med en spenningstoleranse som dekker hele spekteret fra 12V og 24V opp til 48V DC, kan kontakten benyttes på tvers av ulike anleggstyper. Den lave overgangsmotstanden i de kraftige messingklemmene sørger for at spenningsfallet over kontakten holdes på et absolutt minimum. Dette sikrer at apparatene dine mottar full batterispenning, noe som er spesielt viktig for LED-lys og følsomme forbrukere.

Innfelt montering for et rent og diskret interiør

En innfelt installasjon gir et langt mer tiltalende og profesjonelt resultat enn klumpete, utenpåliggende bokser.

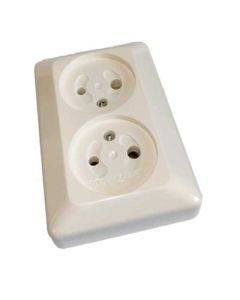

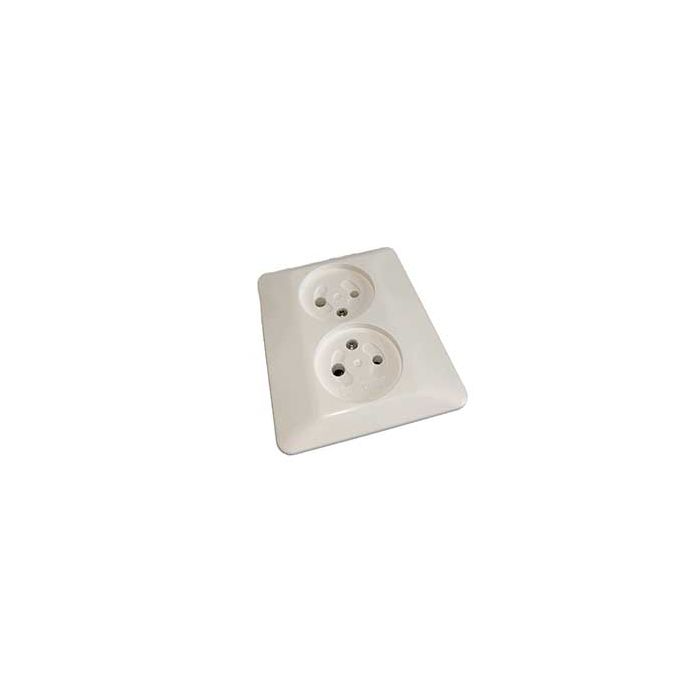

Stikkontakten er konstruert for innfelling i standard innfelte veggbokser, panelvegger, skott eller møbler. Den dekkende frontrammen har en diskret og lav profil som bygger minimalt ut i rommet. Dette gjør at kontakten glir naturlig inn i interiøret, enten den monteres i en tradisjonell tømmervegg på hytta, i en moderne spilevegg, eller i skottkledningen på en båt. Den flate profilen forhindrer samtidig at plugger og kontakter henger seg opp i klær eller møbler som plasseres inntil veggen.

Komplett leveranse med tilpasset plugg

Kontakten leveres som et komplett sett der både den innfelte stikkontakten og den tilhørende demonterbare pluggen medfølger.

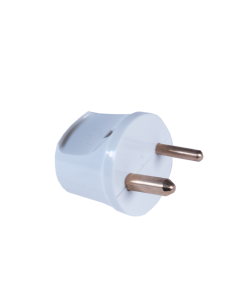

Pluggen er utstyrt med solide innvendige skruterminaler som gjør det enkelt å koble til ledningen fra apparatet du ønsker å forsyne. Kontakthylsen har en integrert strekkavlaster som klemmer fast kabelens ytterkappe, slik at kobberlederne ikke rykkes løs fra skruene dersom noen skulle snuble i ledningen. De kraftige stiftene i pluggen gir god mekanisk friksjon og fast anlegg mot kontaktfjærene i stikkontakten, noe som sikrer at pluggen ikke rister løs som følge av vibrasjoner i båt eller bobil under fart.

Allsidige bruksområder i off-grid og mobile miljøer

Den robuste oppbygningen og polaritetssikre utformingen gjør kontakten velegnet til et bredt spekter av bruksområder:

Solcelledrevne hytter: Faste vegguttak i stue, soverom og kjøkken for tilkobling av 12V- og 24V-lamper, leselys, mobilladere og 12V-TV uten behov for vekselretter.

Fritidsbåt og seilbåt: Sikre uttak i lugaren, byssa eller ved kartbordet for drift av 12V-vifter, håndholdte lyskastere og navigasjonstilbehør.

Bobil og campingvogn: Fastmonterte lavvoltsuttak ved sittegruppen eller i lasterommet som hindrer feilkobling av dyrt elektronisk utstyr.

Tekniske boder og anneks: Praktisk punkt for strømuttak fra en felles 12V- eller 24V-fordelingskurs.

Råd for installasjon og kabling

Monter stikkontakten i en egnet innfellingsboks eller et tilpasset hull i panelet. Sørg for at tilførselskablene er riktig dimensjonert i henhold til kursens lengde og forventet strømtrekk (typisk 1,5 mm² til 2,5 mm² mangetrådet kobberkabel).

Vær konsekvent med polariteten under tilkoblingen: Koble alltid den positive lederen (pluss/rød) til terminalen for den tynne pinnen, og den negative lederen (minus/sort) til terminalen for den tykke pinnen, både i stikkontakten og i pluggen.

Stram tilkoblingsskruene godt til for å oppnå maksimal kontaktflate og forhindre overgangsmotstand. Kursen skal alltid være beskyttet med en egnet automatsikring eller flatstiftsikring i sikringsskapet, tilpasset kabeltverrsnittet og apparatenes belastning.

Tekniske spesifikasjoner

• Produkttype: Innfelt stikkontakt for likestrøm (DC)
• Spenningstoleranse: 12V, 24V og opptil 48V DC
• Systemtype: Spesialkontakt for lavspent likestrøm i off-grid og mobile anlegg
• Polaritetsbeskyttelse: Mekanisk koding med én tykk og én tynn pluggstift
• Tilkobling stikkontakt: Skruterminaler for innvendig kabling
• Tilkobling plugg: Demonterbar plugg med skruetilkobling og integrert strekkavlastning
• Monteringstype: Innfelt montering i veggboks, panel eller skott
• Leveringsomfang: 1 stk innfelt stikkontakt og 1 stk tilhørende plugg
• Materiale: Slagfast og formstabil termoplast med innvendige messingkontakter
• Bruksområde: Solcelleanlegg på hytte, båt, bobil, caravan og frittstående DC-systemer
