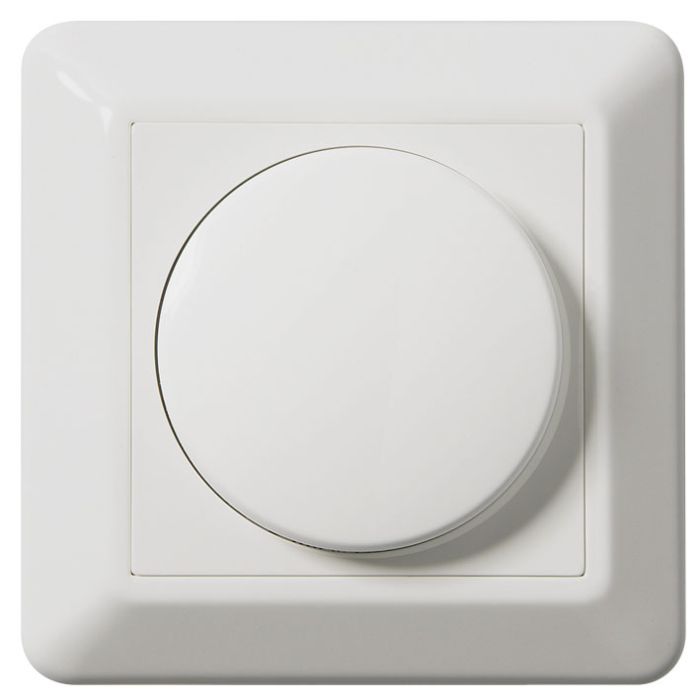

ELKO230V ELKO 1-10V dimmer

1-10V dimmer som kreves for dimming av enkelte trafoer/lamper som krever denne type dimming.

1-10V dimmer for elektronisk forkoblet utstyr med 1-10V styreinngang. Reg.område: 1-100 %. Maks.-og min.nivå må justeres med alle enheter tilkoblet og idriftsatt anlegg. Den mekaniske bryteren er galvanisk skilt fra potensiometeret og kan belastes med 6 A (ohmsk), 2A lysrørlast. Ved bruk av større laster må kontaktor eller ELKO RS-universalrele 13A (1478185) benyttes. Dette universalrelet leveres med ramme i RS serien, passer inn i enkel veggboks og i kombinasjon med annet ELKO utstyr. Dimmeren passer inn i standard veggbokser og i alle ELKO kombinasjonsplater. Den mekaniske bryteren trenger ikke nødvendigvis tilkobles, men lysarmaturen vil da være spenningssatt også når dimmeren er avslått. Dette kan medføre en gløding i lysarmaturen. Dimmeren kan monteres påvegg i kombinasjon med 33mm påveggskappe. Dersom dimmeren skal monteres i en flerhullsramme eller en ELKO OPTION ramme må den medfølgende enkelrammen fjernes.

Teknisk spesifikasjon:

• Dimmertype: Mekanisk Transistor
• Spenning 230V/50Hz.
• Belastning bryter: 6A ohmsk last.
• Belastning bryter: 2A induktiv eller kapasitiv last.
• Sikring 6,3A.
• Bryter: Trykk AV/PÅ.
• Regulering 1-10V: Vri.
• Reg.område 1-10V: 1-100%.
• Belastning 1-10V: 200mA.
• Farge: Polarhvit
• IP20
• Innbygningsdybde: 29mm

Dersom produktet skal brukes i en fast innstallasjon med spenning over 48 volt eller 200VA, kan det kun installeres av en registrert installasjonsvirksomhet.
