iHyttaY-kopling, MC4

Sett med MC4 Y-kopling for parallellkopling av to eller flere solcellepaneler med MC4 plugger.
199 ,-
✅ 10+ på vårt lager
Detaljer

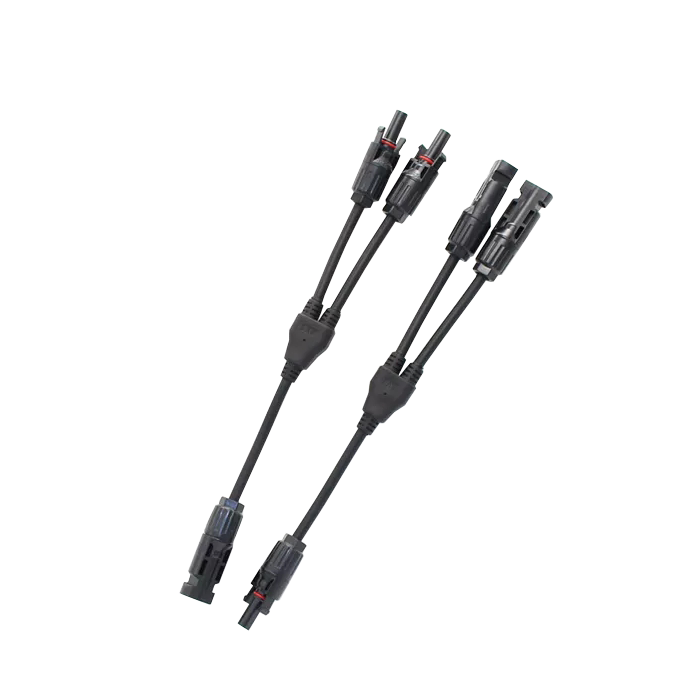

MC4 Y-Kobling 2-til-1 Par – Sikker Parallellkobling for Solcelleanlegg

Effektiv utnyttelse av solenergi krever fleksible koblingsløsninger som gjør det enkelt å kombinere flere solcellepaneler til en samlet kurs. Dette originale MC4 Y-koblingssettet for to til én krets er spesialkonstruert for parallellkobling av to solcellepaneler til én felles hovedkabel. Settet leveres som et komplett par bestående av én forgrening for plusspolen (to hunnkontakter til én hannkontakt) og én forgrening for minuspolen (to hannkontakter til én hunnkontakt). Med sine standardiserte MC4-hurtigkoblinger og værbestandige kapsling gir dette settet en rask, verktøyfri og vanntett installasjon. Enten du skal utvide solcelleanlegget på hytta med et ekstra panel, montere to parallelle paneler på bobiltaket, eller sikre optimal lading om bord i en båt under skiftende lysforhold, leverer dette Y-koblingssettet en stabil og driftssikker forbindelse.

Prinsippet og fordelene ved parallellkobling av to paneler

I et solcellesystem kan to paneler kobles sammen på to fundamentalt ulike måter: i serie eller i parallell. Ved seriekobling summeres spenningen fra panelene, mens strømstyrken forblir den samme. Ved parallellkobling skjer det motsatte: Systemspenningen holdes helt uendret, mens den elektriske ladestrømmen (ampere) fra de to panelene legges sammen.

Dersom du for eksempel kobler sammen to 100-watts paneler som hver leverer 18 volt og cirka 5,5 ampere, vil det samlede systemet etter Y-koblingen levere 18 volt og opptil 11 ampere inn på ledningsnettet.

Parallellkobling er den ideelle løsningen i anlegg med enklere PWM-laderegulatorer, eller i systemer med mindre MPPT-regulatorer som har en begrenset maksimal inngangsspenning (for eksempel 75V eller 100V). Ved å parallellkoble panelene dobler du den produserte effekten uten å øke spenningen, noe som gjør det enkelt å bygge ut et eksisterende anlegg uten å måtte bytte ut en velfungerende laderegulator.

Uovertruffen skyggetoleranse for hytte, bobil og båt

Den største praktiske fordelen med en parallellkobling via et MC4 Y-stykke er systemets evne til å takle ujevne lysforhold og delvis skyggelegging.

I et seriekoblet anlegg fungerer panelene som ledd i en kjede. Dersom et lite hjørne av det ene panelet havner i skyggen av et tre på hyttetomten, en takboks på bobilen eller en seilbåtmast, vil den innvendige motstanden i den skyggelagte cellen fungere som en brems for hele kretsen. Strømproduksjonen for samtlige seriekoblede paneler vil da falle dramatisk.

Ved parallellkobling arbeider derimot hvert enkelt panel helt uavhengig av det andre. Dersom det ene panelet havner i skyggen og mister sin produksjon, vil det andre panelet fortsette å levere sin fulle nominelle ladestrøm inn til regulatoren. Dette gjør parallellkobling til det desidert tryggeste og mest forutsigbare valget for kjøretøy og båter som kontinuerlig skifter posisjon i forhold til solen, samt for hytter omgitt av trær og kupert terreng.

Verktøyfri og vanntett plug-and-play tilkobling

Å etablere sikre forgreninger på et tak krever løsninger som kan monteres raskt og trygt under krevende arbeidsforhold. Dette settet eliminerer behovet for manuelle koblingsbokser, skruterminaler og avisolering av kabler i høyden.

Y-koblingen er utformet som en ren plug-and-play-komponent. Du klikker enkelt panelenes eksisterende MC4-kabler rett inn i Y-stykkets innganger, og kobler hovedkabelen videre fra fellesutgangen. Kontaktene er utstyrt med integrerte låsehaker som smekker i inngrep med et tydelig mekanisk klikk. Innvendig sørger fleksible silikonpakninger for en usedvanlig tett forsegling som oppfyller strenge krav til utendørs fuktmotstand (IP67/IP68). Dette holder regnvann, smeltevann, fuktig sjøluft og støvpartikler ute fra kontaktflatene, noe som forhindrer korrosjon og opprettholder topp elektrisk kontakt gjennom alle fire årstider.

Betydningen av kontaktkompatibilitet og brannsikkerhet

For å sikre anleggets brannsikkerhet og oppnå lavest mulig overgangsmotstand er det helt avgjørende at MC4-pluggene som kobles sammen har nøyaktig samme mekaniske pasning.

I henhold til internasjonale standarder for fotovoltaiske installasjoner skal MC4-kontakter utelukkende kobles sammen med motstykker av samme type og fortrinnsvis fra samme anerkjente produsent. Selv om kontakter fra ulike fabrikanter kan se nesten identiske ut på utsiden, kan små toleranseavvik i kontaktpinnenes tykkelse, klemkraft eller metallurgiske belegg føre til utilstrekkelig kontakttrykk. I et likestrømsanlegg med kontinuerlig høy strøm kan dårlig kontakt skape overgangsmotstand, lokal oppvarming og i verste fall farlige lysbuer.

Dersom du har eldre solcellepaneler uten fabrikkmonterte MC4-plugger, kan disse enkelt integreres i systemet ved å klemme på standardiserte MC4-kontakter på panelkablene før de føres inn i Y-koblingen.

Dimensjonering av kabel og regulator ved dobbel strøm

Siden en 2-til-1 Y-kobling samler strømmen fra to paneler inn i én felles leder, er det viktig å ta høyde for den doblede strømstyrken i det videre kabelstrekket.

Hovedkabelen som fører strømmen fra Y-koblingens utgang og ned til laderegulatoren må ha et tilstrekkelig ledertverrsnitt, normalt minimum 4 mm² eller 6 mm² avhengig av avstanden. Dette minimerer spenningsfallet og sørger for at all den produserte energien når frem til batteribanken uten varmetap. Kontroller samtidig at laderegulatorens maksimale ladestrøm og kortslutningsstrøm (Isc) er dimensjonert for å håndtere den samlede strømmen fra de to parallelle panelene.

Allsidige bruksområder fra tak og bakkestativ til mobile anlegg

Dette Y-koblingssettet dekker et bredt spekter av installasjoner:

  • Bobil, vanlife og caravan: Parallellkobling av to solcellepaneler montert på biltaket for å doble ladekapasiteten under fricamping uten å øke spenningen.
  • Fritidsbåt og seilbåt: Sammenkobling av to paneler montert på dekk eller targabøyle der bom og rigg ofte kaster delvis skygge.
  • Hytter med solcelleanlegg: Enkel oppgradering av et eksisterende ett-panels anlegg til to paneler, eller fordeling av paneler på to ulike vegger (for eksempel sør og vest) for jevnere produksjon gjennom dagen.
  • Bakkestativer og frittstående paneler: Ryddig samling av to panelrekker i terrenget før strømmen føres samlet inn til hytteveggen.

Råd for installasjon og kabelføring

Før sammenkobling må solcellepanelene tildekkes eller kretsen gjøres spenningsløs for å unngå gnistdannelse ved innsetting. Sørg for at alle plugger er helt tørre og rene for sand og smuss før de trykkes sammen.

Skyv kontaktene bestemt inn i Y-koblingen til du hører og kjenner at låsehakene går i inngrep. Trekk lett i kabelen for å verifisere at forbindelsen er låst.

Y-koblingen og kablene bør forankres under solcellepanelenes aluminiumsramme ved hjelp av UV-bestandige strips eller kabelklips, slik at de ikke blir hengende løst og slå mot taket under sterk vind eller vibrasjoner under kjøring. Unngå å legge kontaktene i forsenkninger på taket der det kan samle seg stillestående vann under snøsmelting.


Tekniske spesifikasjoner

  • Produkttype: MC4 Y-kobling / grenkobling for solcellepanel
  • Konfigurasjon: 2 til 1 (parallellkobling av to kretser til én felles utgang)
  • Leveringsomfang: Komplett par (1 stk to-hunn-til-en-hann og 1 stk to-hann-til-en-hunn)
  • Pluggstandard: Standard MC4-kompatible kontakter med integrert klikklås
  • Kapslingsmateriale: Slagfast, flammehemmende og UV-stabilisert termoplast (PPO)
  • Tetningssystem: Integrerte silikonpakninger for høy utendørs fuktmotstand (IP67/IP68)
  • Maksimal systemspenning: 1000V DC
  • Funksjon: Parallellkobling for dobling av ladestrøm og økt skyggetoleranse
  • Bruksområde: Solcelleanlegg på hytte, bobil, caravan, båt, bakkestativer og frittstående DC-systemer
