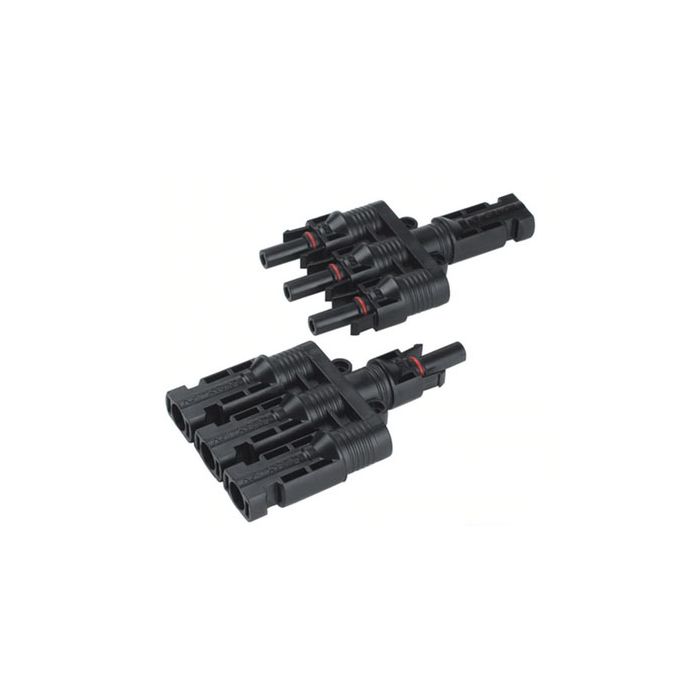

iHyttaY-kopling, MC4, 3 til 1, formstøpt

Sett med MC4 Y-kopling for parallellkopling av tre eller flere solcellepaneler med MC4 plugger.
  • Farge: Svart
279 ,-
✅ 10+ på vårt lager
Detaljer

Formstøpt MC4 Y-Kobling 3-til-1 Par – Parallellkobling for Solcelleanlegg

Effektiv sammenkobling av flere solcellepaneler krever koblingsmateriell som sikrer minimal elektrisk motstand, høy mekanisk styrke og full beskyttelse mot tøffe værforhold. Dette formstøpte MC4 Y-koblingssettet for tre til én krets er spesialkonstruert for parallellkobling av tre separate solcellepaneler til én felles hovedkabel. Settet leveres som et komplett par bestående av én forgrening for plusspolen og én forgrening for minuspolen. Med standardiserte MC4-kontakter og en robust, helstøpt kapsling gir dette koblingsstykket en profesjonell, ryddig og driftssikker installasjon på taket av hytter, bobiler og fritidsbåter.

Prinsippet og fordelene ved å parallellkoble solcellepaneler

I et solcelleanlegg kan flere paneler kobles sammen på to grunnleggende måter: i serie eller i parallell. Ved seriekobling legges panelenes spenning sammen, mens strømstyrken forblir den samme. Ved parallellkobling skjer det motsatte: Systemspenningen forblir uendret, mens den elektriske ladestrømmen (ampere) fra hvert enkelt panel summeres opp.

Dersom du for eksempel kobler tre like 100-watts paneler med en spenning på 18 volt og en strøm på 5,5 ampere sammen med denne 3-til-1 Y-koblingen, vil det samlede systemet levere 18 volt og opptil 16,5 ampere inn på kabelstrekket.

Parallellkobling har en uvurderlig fordel i områder med ujevne lysforhold og delvis skygge. I et seriekoblet anlegg vil skygge på et lite hjørne av ett enkelt panel strupe strømgjennomgangen for hele strengen, på samme måte som en knekk på en hageslange. Ved parallellkobling arbeider derimot hvert enkelt panel helt uavhengig av de andre. Dersom ett panel havner i skyggen av en skorstein, en båtmast eller et tre på hyttetomten, vil de to andre panelene fortsette å produsere strøm med full effekt. Dette gjør parallellkobling til det foretrukne valget for mobile installasjoner på bobiler og båter, samt for hytter med varierende trevegetasjon rundt bygget.

Formstøpt konstruksjon gir overlegen mekanisk stabilitet

I motsetning til tradisjonelle Y-koblinger som består av korte ledningsstumper med påpressede kontakter, er denne modellen utført i en helstøpt og kompakt formblokk.

Den formstøpte konstruksjonen gir en rekke klare fordeler i praktisk bruk. Den stive utformingen eliminerer løse ledningskveiler og kabelbuer som ellers kan henge og dingle bak solcellepanelenes rammer. Dette fjerner faren for at ledninger blafrer i fartsvinden under bobilkjøring eller gnager mot skarpe aluminiumskanter under kraftige vindkast på hyttetaket. Den kompakte formfaktoren tar minimalt med plass, gir et ryddig installasjonsbilde og reduserer antallet bevegelige deler til et absolutt minimum.

Værbestandig tetting for tøft nordisk klima

Koblingspunkter på et utendørs solcelleanlegg utsettes for ekstreme påkjenninger gjennom skiftende årstider med piskende regn, fuktig sjøluft, snølast og store temperaturforskjeller.

Denne formstøpte Y-koblingen er støpt i høykvalitets, flammehemmende termoplast (PPO) beriket med effektive UV-stabilisatorer. Materialet blir ikke sprøtt, sprekker ikke og beholder sin mekaniske elastisitet selv etter tiår med eksponering for direkte sollys og streng vinterkulde. Innvendig sørger presise silikonpakninger for at kontaktpunktene forsegles helt mot vanninntrengning og støv i henhold til høye kapslingskrav. Dette forhindrer effektivt at fuktighet trenger inn til metallkontaktene og forårsaker oksidasjon, overgangsmotstand og strømtap.

Betydningen av kompatibilitet og sikre forbindelser

For å oppnå en sikker og brannsikker elektrisk overføring er det helt avgjørende at alle tilkoblede kontakter er fullt kompatible. Koblingen er dimensjonert for standardiserte MC4-hurtigkontakter, som er den rådende industristandarden for solceller globalt.

Når du kobler sammen solcelleutstyr, må du alltid forsikre deg om at kontaktene som settes sammen har nøyaktig samme mekaniske pasning og dimensjon. Dårlig kontakt mellom ulike eller uoriginale kontakttyper kan føre til mikroskopisk slakk, noe som ved høye strømstyrker kan generere lysbuedannelse og farlig varmgang. Dersom du har eldre solcellepaneler uten fabrikkmonterte MC4-plugger, kan disse enkelt tilpasses ved å klemme på standardiserte MC4-hann- og hunnkontakter på panelkablene før de føres inn i Y-koblingen.

Viktige hensyn ved dimensjonering av kabel og regulator

Siden en 3-til-1 parallellkobling samler strømmen fra tre paneler inn i én enkelt kurs, er det viktig å ta hensyn til den økte strømstyrken i resten av anlegget.

Kabelen som fører strømmen fra Y-koblingens fellesutgang og ned til laderegulatoren må ha et tilstrekkelig ledertverrsnitt, normalt 6 mm² eller 10 mm² avhengig av avstanden. Dette forhindrer uønsket spenningsfall og sikrer at all den produserte energien når frem til batteribanken. Kontroller samtidig at laderegulatoren, enten det er en PWM- eller MPPT-modell, er dimensjonert for å håndtere den totale kortslutningsstrømmen (Isc) og maksimale ladestrømmen fra de tre parallelle panelene til sammen.

Allsidige bruksområder fra hyttevegg til bobil og båt

Kombinasjonen av parallellkobling og kompakt byggemåte gjør produktet velegnet i mange sammenhenger:

  • Bobil og vanlife: Sammenkobling av tre kompakte paneler plassert rundt takluker og klimaanlegg på biltaket for optimal arealutnyttelse.
  • Båt og seilbåt: Parallellkobling av paneler montert på hyttetak og sprayhood, der bommen eller seilene ofte kaster vandrende skygger over deler av dekket.
  • Hytter med solcelleanlegg: Sammenkobling av tre paneler montert på ulike fasadevegger, for eksempel øst, sør og vest, for å sikre jevn strømproduksjon gjennom hele dagen uten at panelene i skyggen trekker ned produksjonen.

Råd for montasje og driftssikkerhet

Monteringen gjøres helt uten spesialverktøy ved å skyve panelenes MC4-kontakter inn i Y-koblingens porter til de integrerte mothakene låser seg fast med et tydelig klikk.

Merk kablene tydelig med pluss og minus underveis, og koble alltid sammen panelene før hovedkabelen kobles til laderegulatoren. Sørg for at Y-koblingen festes under solcellepanelets ramme eller til taket ved hjelp av UV-bestandige strips eller klammer, slik at koblingsstykket ikke blir liggende og slå mot underlaget under sterk vind.

Tekniske spesifikasjoner

  • Produkttype: MC4 Y-kobling / grenkobling for solceller
  • Konfigurasjon: 3 til 1 (parallellkobling av 3 kretser til 1 felles utgang)
  • Leveringsomfang: Leveres som par (1 stk plussgren og 1 stk minusgren)
  • Konstruksjon: Helstøpt formblokk for maksimal mekanisk stivhet
  • Pluggstandard: MC4-kompatible kontakter med integrert låsesystem
  • Kapslingsmateriale: UV-bestandig og flammehemmende termoplast (PPO)
Mer informasjon
Mer informasjon
SKUy-kopl-3t1-fast
Tilgjengelighet48 timer
VarehusVårt lager
